La vidéosurveillance filaire, comment ça marche
Un système de vidéosurveillance filaire est constitué :
- de caméras,
- de câbles pour transmettre la vidéo et alimenter les caméras,
- d’un enregistreur pour stocker toutes les images,
- d’un écran pour voir (en direct ou plus tard) les vidéos,
- d’une interface en ligne pour visualiser les images sur ordinateur, téléphone,…
Le système a plusieurs objectifs :
- dissuader les intrus,
- garder une trace des entrées et sorties,
- servir de preuve en cas d’incident.
La vidéosurveillance pour détecter une effraction
Il est important de comprendre que la vidéosurveillance n'est pas un système d'alarme qui réagit en cas de cambriolage ou effraction.
Elle se contente d’observer et d’enregistrer, sans réagir.
Pour prévenir une effraction, il faut :
- installer un système d'alarme anti-intrusion,
- souscrire à un service de télésurveillance (ou «monitoring»).
Service de télésurveillance : C'est une société active 24h/24, 7j/7 et qui réagit directement lorsqu'une alarme se déclenche pour faire venir la police lorsqu'il y a une intrusion.
Un système d'alarme (anti-intrusion) et un système de vidéosurveillance sont généralement montés en parallèle.
On ne les monte pas ensemble, car :
- l'un traite des signaux informatiques (ex : le déclenchement d'un capteur dans une pièce),
- l'autre fait de la vidéo (transmet des images).
Ce sont deux technologies différentes.
Le choix des caméras : IP et analogique
Les deux grands types de caméras utilisés en vidéosurveillance sont :
- caméra IP “Internet Protocol”,
- caméra analogique.
La caméra IP convient à plus d’usages mais coûte plus cher qu’une caméra analogique.
Voyons les plus en détail.
La caméra IP
- bonne qualité d’image (1080p, 4K et plus),
- connexion réseau via Ethernet ou Wi-Fi,
- installation possible avec un seul câble (PoE - Power over Ethernet) pour la transmission vidéo et l’alimentation,
- gestion à distance via internet,
- microphone et haut-parleur parfois intégrés,
- facile de rajouter des caméras au système,
- utilise un enregistreur NVR (pour gérer les flux vidéo par réseau),
- plus cher qu’une analogique (de 120 € à plus de 600 €).
La caméra analogique
- technologie plus ancienne,
- nécessite deux câbles, un pour la transmission vidéo et le son (câble “coaxial") et un pour l'alimentation,
- faible qualité d’image (en 720p ou 960p),
- difficile de rajouter des caméras au système,
- microphone parfois intégré,
- utilise un enregistreur DVR (fonctionne avec les câbles coaxiaux),
- moins cher qu’une caméra IP (de 50 € à 500 €).
Avantages et inconvénients du système filaire
Les avantages d’un système filaire
Sécurité renforcée : Peu vulnérable aux brouillages et piratages.
Alimentation en continu sans pile : Pas besoin de piles donc aucun risque de panne dû à une pile déchargée.
Durabilité du système : Système très fiable dans le temps et qui nécessite peu d’entretien.
Stabilité de la connexion : Plus fiable que les systèmes sans fil pour les enregistrements continus.
Adaptation et pose facilitée : Si la pièce est déjà équipée de branchements, on pourra utiliser les câbles déjà tirés, ce qui représente une économie non négligeable.
Les inconvénients d’un système filaire
Installation complexe : Nécessite de tirer beaucoup de câbles (via le réseau électrique et câbles Ethernet), sauf si des câbles sont déjà présents.
La batterie de secours UPS
Elle est branchée à l’enregistreur “NVR” ou à l’alimentation centrale dans le cas de caméras analogiques.
Nous recommandons une autonomie de l’UPS de minimum 15 minutes.
Après 15 minutes, le courant est revenu dans 95% des cas .
Dans les 5% restants, cela suffit pour avoir des preuves de l’intrusion.
Consultez votre installateur pour savoir quelle batterie choisir selon la consommation énergétique de votre système . Il tiendra compte de toutes les spécificités du système.
Les critères importants pour un système de caméras filaire
Certains aspects peuvent radicalement changer le coût de votre système.
Il est important de les prendre en compte et de les adapter à vos besoins pour que votre système soit optimal.
Le nombre de caméras
Le nombre de caméras dépendra du contexte et de l’environnement :
- la taille du site à surveiller,
- le nombre de points sensibles (comme les entrées ou fenêtres),
- l’angle de vue (pour identifier des personnes, plusieurs points de vue d’un même lieu vont être nécessaires),
- une surveillance intérieure et/ou extérieure.
Caméra de surveillance filaire en extérieur
Il existe différentes normes de protection pour le matériel électronique en extérieur.
L’indice de protection IP (qui n’a aucun rapport avec les caméras IP) assure la protection contre les intempéries (et plus généralement les corps solides et liquides).
Une caméra doit être minimum certifiée IP65 pour résister aux jets d’eau de toutes directions.
L’ indice de protection IK assure la protection de la caméra contre les chocs.
La norme va de IK00 à IK10, résistant à un choc de 20 joules.
Cette protection peut s’avérer très utile pour les caméras exposées à des risques de vandalisme, surtout celles qui sont facilement accessibles.
La qualité vidéo
La définition de la caméra
Plus la définition de la caméra est grande, plus l’image sera nette.
Le Full HD (1080p) offre le meilleur compromis qualité-prix, surtout pour un usage domestique.
De grands lieux comme les parkings vont nécessiter des caméras 4K, notamment pour identifier les plaques d’immatriculation de loin.
La vision nocturne
Pour assurer l’efficacité en absence d’éclairage, une caméra doit être infrarouge (IR), elle enregistrera alors dans le noir (sans couleur).
La portée de l’infrarouge détermine la visibilité de la caméra de nuit.
Si la portée est trop faible, la caméra ne captera pas l’image même si elle l’aurait vu correctement de jour.
Les caméras “Starlight” sont également une bonne solution, elles permettent de garder la couleur dans des environnements très sombres.
La technologie WDR
Le WDR (Wide Dynamic Range) est très utile dans les zones très contrastées pour ne pas perdre de détails en contre-jour.
Pour une entrée de bâtiment par exemple, cela permet à la fois de voir l’extérieur très lumineux et l’intérieur, bien plus sombre.
L’alimentation
Une bonne alimentation permet d’éviter les bugs d’affichages, arrêts intempestifs, dégradations prématurées,…
Si vous envisagez de la remplacer, l’alimentation peut s'avérer être très technique.
Dans ce cas, il est recommandé de consulter un installateur spécialisé.
Les câbles PoE
Alternative deux-en-un plus pratique que les câbles classiques.
Les câbles “Power over Ethernet” permettent la transmission d’images et l’alimentation dans un seul et même câble Ethernet.
Pour cette configuration, attention à également prendre un switch PoE pour assurer l’alimentation (ou un injecteur dans le cadre d’une caméra PoE seule) dans le câble Ethernet.
Ces câbles ne sont pas compatibles avec les caméras analogiques.

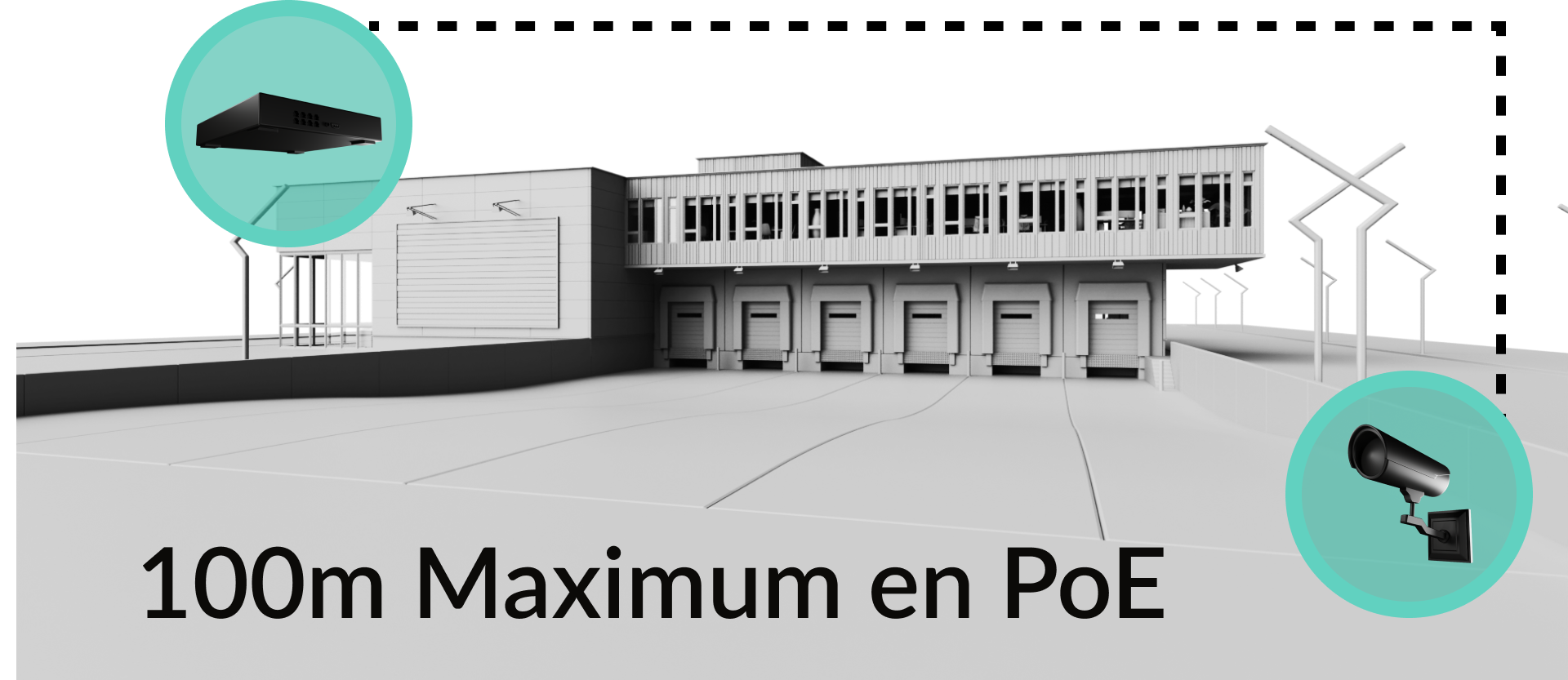

Un câble PoE peut s’étendre jusqu’à 100 mètres.
Pour aller au-delà, il faudra un extenseur pour PoE.
Un extenseur peut constituer une rallonge allant jusqu'à plusieurs kilomètres, suivant le type.
Pour les plus gros systèmes de vidéosurveillance, les câbles PoE “standard” ne suffiront pas.
En effet, il y aura trop de données à traiter et la puissance ne sera pas adaptée.
Dans ce cas, consultez votre installateur. Il déterminera précisément les besoins de votre système.
Autres fonctionnalités des caméras filaires
Accès à distance aux vidéos
On peut consulter une caméra à distance en la connectant à internet, cela dépend du type de caméra :
- une caméra IP est connectée par Ethernet directement au réseau local ou à l’enregistreur NVR s’il est connecté au routeur,
- une caméra analogique transmet la vidéo à l’enregistreur DVR qui permet l’accès à distance s’il est connecté au routeur.
Audio
Les caméras analogiques peuvent être équipées d’un micro pour entendre la personne filmée.
Les caméra IP sont généralement équipées d’un micro.
Elles peuvent également avoir un haut-parleur intégré pour communiquer à travers la caméra. C’est ce qu’on appelle l'audio bidirectionnel.
Objectif de caméra fixe ou vari-focal
L’objectif c’est l’œil de la caméra.
Il peut être fixe ou “vari-focal” :
- objectif fixe : couvre une zone définie,
- objectif vari-focal : permet de zoomer sans perdre en netteté.

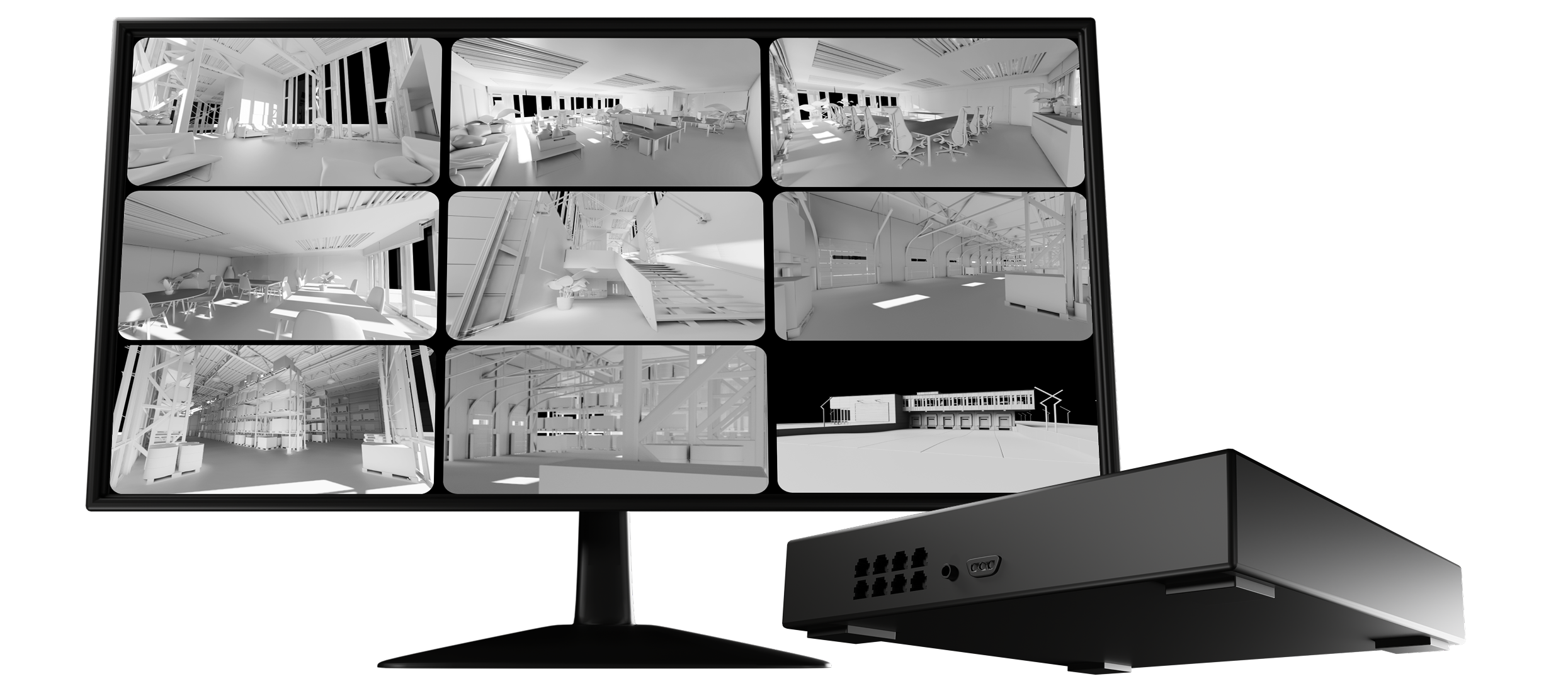

Enregistreur vidéo pour caméra de surveillance filaire
L'enregistreur vidéo est l’élément qui permet de conserver les vidéos.
C’est l’élément central de votre système. C’est là que toutes les données se retrouvent.
La capacité de stockage de l’enregistreur va déterminer combien de temps les vidéos peuvent être conservées avant d'être écrasées par de nouveaux enregistrements.
Plus la qualité vidéo est haute, plus le besoin en stockage va être grand.
Idéalement, l’enregistreur doit être capable de conserver les vidéos 30 jours.
Il y a deux types d’enregistreur vidéo, les DVR (Digital Video Recorder) et NVR (Network Video Recorder).
L’enregistreur DVR
Pour les caméras analogiques.
- Relié avec un câble coaxial à la caméra,
- possède une grande capacité de stockage,
- minimum 300 Go de stockage par caméra.
L’enregistreur NVR
Pour les caméras IP.
- Permet une connexion à distance,
- facile à installer,
- gérer les enregistrements depuis son pc ou son smartphone,
- minimum 5 To de stockage par caméra.
Moniteur pour caméra de surveillance filaire
Le moniteur est l’élément qui permet de voir ce que filment vos caméras. C’est un écran relié à l’enregistreur vidéo.
Idéalement, la résolution du moniteur est égale à celle de vos caméras.
Le choix du moniteur va donc déterminer la qualité à laquelle vous verrez les vidéos et la facilité avec laquelle vous allez surveiller plusieurs caméras simultanément.
Il y a quelques éléments à prendre en compte lors du choix du moniteur.
La compatibilité moniteur et enregistreur
Si vous faites installer des caméras de surveillance en circuit fermé sans accès à internet, vérifiez que le moniteur est compatible avec la sortie vidéo de l’enregistreur.
La plupart sont en HDMI ou VGA. Certains modèles plus récents sont avec du DisplayPort ou encore de l’USB-C.
Moniteur LED et LCD
Un moniteur (ou écran) sera marqué LED ou LCD.
Un écran LED est en fait un écran LCD, mais rétroéclairé par LED.
S’il n’est pas écrit “LED” :
- ne l'achetez pas,
- il a survécu à l’ère glaciaire.
Il y a plusieurs types de LED pour les écrans mais ça n’a pas d’importance dans le cadre de la vidéosurveillance.
Votre moniteur doit avant tout être fiable et avoir une résolution adaptée à vos caméras.
